圓口卸料器又稱關風器、旋轉給料器,是由帶有數個葉片的轉子在圓筒形機殼內旋轉,從上部料斗落入的物料,充塞在葉片間的空格內,隨葉片的旋轉而卸出.星型卸料器的法蘭接口方式主要有兩種.方口卸料器為A 型,圓口卸料器為B型.本公司也可根據客戶要求定做長方形及其他異形規格的卸料閥。
星型卸料器的進出口法蘭接口方式主要有兩種，方口為A 型，圓口為B型。YJD-B型星型卸料器指的是法蘭接口方式為圓形的卸料器，主要應用于旋風除塵器、ZC回轉反吹除塵器及圓形灰斗設備的卸料排灰。

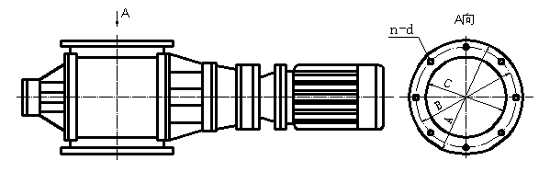

圓形卸料器外形安裝尺寸表 (mm)
|
型號 |
φA |
φB |
φC |
E |
F |
M |
H |
h |
n-φ |
|
YJD-B-02型 |
250 |
210 |
150 |
650 |
420 |
122.5 |
225 |
12 |
8-9 |
|
YJD-B-04型 |
280 |
240 |
180 |
758 |
526 |
140 |
280 |
15 |
8-11 |
|
YJD-B-06型 |
300 |
260 |
200 |
778 |
536 |
150 |
300 |
15 |
8-11 |
|
YJD-B-08型 |
320 |
280 |
220 |
798 |
546 |
160 |
320 |
18 |
8-11 |
|
YJD-B-10型 |
340 |
300 |
240 |
880 |
628 |
170 |
340 |
18 |
8-13 |
|
YJD-B-12型 |
360 |
320 |
260 |
900 |
638 |
180 |
360 |
18 |
8-13 |
|
YJD-B-14型 |
380 |
340 |
280 |
920 |
648 |
190 |
380 |
20 |
8-17 |
|
YJD-B-16型 |
400 |
360 |
300 |
960 |
678 |
200 |
400 |
20 |
8-17 |
|
YJD-B-18型 |
420 |
380 |
320 |
980 |
688 |
220 |
440 |
22 |
8-17 |
|
YJD-B-20型 |
440 |
400 |
340 |
1000 |
698 |
230 |
460 |
22 |
8-17 |
|
YJD-B-26型 |
500 |
460 |
400 |
1150 |
740 |
260 |
520 |
24 |
8-17 |
|
型號 數據 名稱 |
YJD 2 |
YJD 4 |
YJD 6 |
YJD 8 |
YJD 10 |
YJD 12 |
YJD 14 |
YJD 16 |
YJD 18 |
YJD 20 |
YJD 26 |
YJD 30 |
|
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
|
r/min |
Z型 |
33 也可按用戶要求訂作 |
|||||||||||
|
工作溫度℃ |
T≤80℃ |
||||||||||||
|
物料 |
粉狀，顆粒狀 |
||||||||||||
|
電 |
型號 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 |
Y100 |
||||||
|
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
|
r/min |
1390 |
1400 |
1430 |
||||||||||
圓口卸料器特點
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）
5、本產品采用00號減速機專用潤滑脂，請定期檢查，加油。
