1、主要結構與氣路控制

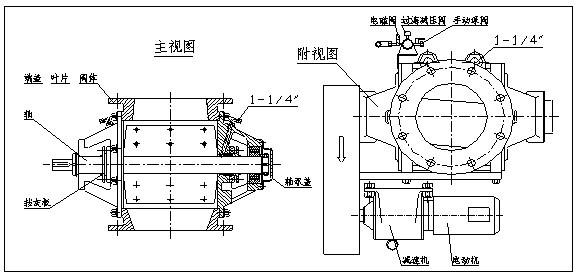

1.1主要結構見圖一

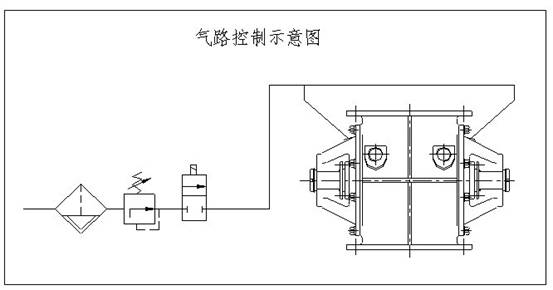

1.2氣路控制見圖二

2、工作原理及特點

該產品是由電動機通過減速機驅動帶有葉片的轉子在殼體內旋轉，物料從上部灰斗下落至葉片之間，隨葉片傳至下端將物料排出，實現物料的均勻、平穩給料。

該產品的特點是在軸處采用氣密封形式，在運行過程中，密封腔內壓力始終大于物料腔內壓力，從而保證軸處密封嚴密；減速機采用斜齒輪硬齒面減速機，結構更緊湊、合理、體積小，并有更高的傳動效率和承載力，并且可以臥式安裝，使得整個產品結構更加緊湊、體積小。葉片采用可調整結構形式，使得葉片與殼體間的間隙可以調整，（間隙不大于0.15mm），同時由于葉片轉速低、葉片耐磨性好，延長了閥的使用壽命。
